  • TDMoIP мультиплексор ToPGATE
Оптические мультиплексоры ToPGATE  предназначены для совместной передачи от 1 до 24 потоков Е1 (G.703, G.704) и пакетов Ethernet через сеть передачи данных.

При этом можно использовать сеть, построенную на основе самих мультиплексоров, или уже имеющуюся IP-сеть. Для передачи потоков Е1 используется технология TDMoIP.

Оборудование хорошо подходит для межстанционной связи между АТС, передачи голоса в сетях Ethernet/IP/MPLS, использования в территориально-распределенных корпоративных сетях.

Схема передачи потоков Е1 мультиплексорами ToPGATE по IP-сети

TDMoIP -мультиплексоры содержат встроенный полнофункциональный управляемый коммутатор Gigabit Ethernet уровня 2+ , с независимой настройкой параметров каждого из интерфейсов, автоматическим выбором режима MDI/MDI-X, дуплекса и скорости работы. Коммутатор обеспечивает пакетам, несущим Е1 потоки, абсолютный приоритет над другими данными, гарантируя надежность и своевременность передачи Е1 потоков через пакетную сеть.

Два оптоволоконных выходных интерфейса на основе SFP-модулей позволяют перекрывать расстояния до 120 км по оптоволокну.




Поставляются следующие модели мультиплексоров ToPGATE:

 МодельЕ1100Base-TX1000Base-TXSFP
ToPGATE-4Е1-2F42; 4-2
ToPGATE-4Е1-2FG4-2; 42
ToPGATE-8Е1-2F82; 4-2
ToPGATE-8Е1-2FG8-2; 42
ToPGATE-16 Е1-2F162-2
ToPGATE-16 Е1-2FG16-22
ToPGATE-24Е1-2F242-2
ToPGATE-24Е1-2FG24-22
ToPGATE-64Е164-22
ToPGATE-128Е1128-22

                          Стоимость модификаций ToPGATE  указана на странице  Цены >>>


Невысокая стоимость мультиплексоров позволяет строить надежные, качественные и экономически эффективные решения передачи данных и потоков Е1, как при построении новых сетей, так и при модернизации уже имеющихся.

Общие технические характеристики ToPGATE

Характеристика Параметр

Абонентские интерфейсы Е1
 Интерфейс Симметричный 120 Ом
 Электрический разъем RJ-45
 Скорость передачи 2,048 Мбит/с
 Линейный код HDB-3
 Фреймовая структура Без контроля или G.704
 Джиттер В соответствии с G.823
 Синхронизация От любого из источников или внутренняя
 Задержка передачи из конца в конец От 2.5 мс, настраиваемая
 Протоколы пакетной инкапсуляции TDMoP (UDP порт 41000)
 Компенсация PDV  0-800 мс (конфигурируется)
  Абонентские интерфейсы  Ethernet
 Тип Auto-negotiating 10/100 Мбит/c Auto MDI/MDI-X или 10/100/1000 Мбит/c RJ45
 Поддержка стандартов IEEE 802.3, 802.3u, 10 BaseT, 100BaseTX, 1000BaseT
 Скорость передачи 100 Мбит/c; 1 Гбит/с (разделяется с потоками Е1)
 Ограничение полосы  пропускания с шагом 64кбит/с, конфигурируется для каждого из интерфейсов
 VLAN метки и поддержка QoS 802.1p, 802.1q
  Оптические интерфейсы
 Количество 0/1/2
 Совместимость IEEE802.3 100Base-BX, 1000Base-X
 Среда передачи Одномодовый оптоволоконный кабель SMF 9/125, G.652
 Оптический разъем SC
 Мощность передатчика Не менее -12 дБм, по заказу - 0 дБм
 Входной диапазон приемника От 0 до -32 дБм
 Длина волны 1310/1550 нм
  Индикация и управление
 Локальная индикация Светодиодные индикаторы состояния интерфейсов, по 2 на интерфейс
 Локальное управление Порт RS232 115 кбит/c, ANSI терминал
 Удаленное управление Команды Telnet, меню, SNMP v1, HTTP
 Ограничение удаленного доступа По паролю и списку разрешённых IP-адресов
 Журнал событий До 2730 событий

Управление
Осуществляется локально через порт miniUSB и удаленно через IP сеть, по интерфейсу Ethernet.

Электропитание
Электропитание мультиплексоров ToPGATE  осуществляется от источника постоянного тока напряжением 36..72В (-18…-72В по заказу) или от сети 220В переменного тока. При подключении обоих источников пропадание одного из напряжений не влияет на работу мультиплексора. Разъемы электропитания расположены на задней панели мультиплексора.

Потребляемая мощность от 4 до 10 Вт,  взависимости от модификации.

Конструкция

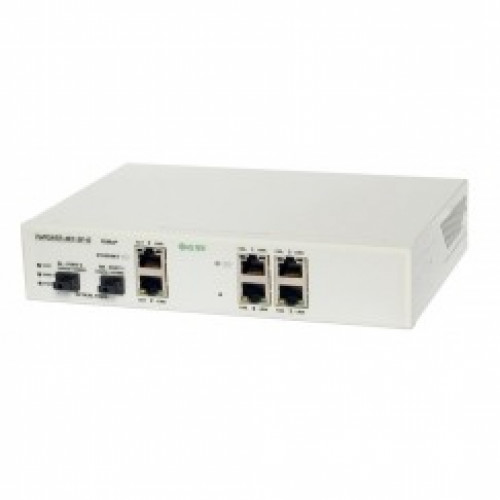

Мультиплексоры ToPGATE выполнены в металлическом корпусе с возможностью крепления в 19" стойку. На передней панели мультиплексоров расположены разъемы SC оптических агрегатных интерфейсов, разъемы RJ-45 абонентских интерфейсов Ethernet, разъемы RJ-45 абонентских Е1 интерфейсов и индикаторы.

Гарантия: 12 месяцев

Сертификат: ОС-1-СП-1354 до 15.04.2018
