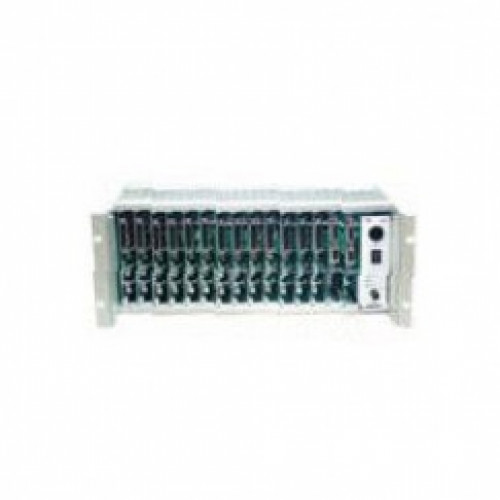

ТС-30-БСС - первичный гибкий мультиплексор, который предназначен для аналого-цифрового преобразования, передачи соединительных линий, цифровых каналов и каналов Ethernet по нескольким сформированным потокам Е1. ТС-30-БСС имеет электрический и оптический линейные интерфейсы выхода.

Достоинства мультиплексора ТС-30 БСС

• резервирование плат питания и потоков Е1;
• возможность «горячей» замены сменных модулей мультиплексора без выключения питания;
• поддержка стыков С1-И, ОЦК, С1-ТЛГ для включения в ТС-30 БСС специальной аппаратуры связи

Первичный гибкий мультиплексор ТС-30-БСС применяется для реализации следующих схем включения:

• оконечный режим для передачи 30 или 60 абонентских интерфейсов в один или два цифровых потока Е1. Поддерживается резервирование потоков Е1 по типу 1+1;

• режим ввода-вывода для передачи 30 или 60 абонентских интерфейсов в два цифровых потока Е1 для передачи в двух направлениях. Обеспечивается кросс-коммутация канальных интервалов 64 кБит/с между двумя входящими и двумя внутренними потоками Е1;

• режим кросс-мультиплексора для коммутации тайм-слотов 64 кбит/с между 10 потоками Е1 и ввода-вывода до 60 каналов из любых потоков Е1, включенных в мультиплексор ТС-30-БСС. Поддерживается более 50 вариантов конвертации сигнализации в потоках Е1.

Схема передачи аналоговых и цифровых интерфейсов по потоку Е1 с помощью ТС-30-БСС

Управление и контроль состояния мультиплексора ТС-30-БСС

Управление и мониторинг ТС-30-БСС производится программно, с помощтью ПО «Терминальная программа мультиплексора ТС-30-БСС». Программа управления предоставляет возможность:

- устанавливать режимы работы всех модулей входящих в ТС-30;

- устанавливать местные и удаленные шлейфы для каналов ТС-30;

- ограничивать доступ к канальным окончаниям, по выбору;

- устанавливать уровни доступа к функциям администрирования;

- проводить диагностику всех модулей входящих в ТС-30 и измерение параметров линейных сигналов;

- отображать мониторинг установления соединений и изменения параметров функциональных устройств и вести журнал состояний всех модулей входящих в ТС-30 и всех возникающих ситуаций;

- вырабатывать аварийные и предупредительные сигналы и подавать их на пульт оператора.

Напряжение электропитания: - 24; 36; 48; 60; +27В

Мощность: не более 40 Вт

Размеры: 482 х 180 х 27

Вес: до 8 кг, взависимости от конфигурации
